Применение металлических конструкций в качестве каркаса здания позволило строительной отрасли сделать прорыв в создании сооружений и сократить сроки их возведения. Поставка комплектующих для легко возводимого каркасного строительства – важное направление в нашей деятельности.

Технологии быстрого строительства каркасных сооружений активно применяются в разных сферах бизнеса, а именно в строительстве:

• промышленных зданий;
• офисных и торговых комплексов;
• многоэтажных парковок;
• спорткомплексов и сооружений.

Особенности каркасных зданий

Основой металлического каркаса являются колонны, опорные балки и межэтажные перекрытия. Ригели, прогоны, горизонтальные и вертикальные связи обеспечивают жесткость и устойчивость конструкции. Крыша выступает диафрагмой жесткости, равномерно распределяя горизонтальную нагрузку на стены по колоннам. На основу крепятся второстепенные элементы: ограждения, лестницы, площадки, лестницы, трубопроводы и другое оборудование.

Преимущества металлических каркасов

• Повышенная прочность

  Каркас здания из металла долговечен, устойчив к деформации, способен принять на себя повышенные нагрузки. В сочетании с лёгкостью это позволяет возводить высотные сооружения.

• Простота транспортировки

  При возведении каркасных зданий используются небольшие металлические конструкции, ограниченные по весу. Для их перевозки и перемещения не требуется специальное оборудование.

• Простота и быстрота монтажа

  Монтаж каркаса здания происходит поэтапно: сборка базовой несущей конструкции, сборка боковых и верхних секций. Все элементы соединяются сваркой или специальными креплениями (связи, шарниры). Это позволяет быстро собирать и разбирать конструкцию.

• Большие открытые пространства

  За счет применения структурных каркасных систем удается создавать просторные помещения, не отягощенные дополнительными опорами в виде промежуточных стен и колонн.

• Небольшой общий вес здания

  Сооружения из металла легче бетонных и кирпичных. Это снижает требования к фундаменту, позволяет осваивать места, где работа с грунтом затруднена по разным причинам.

Мы производим каркасы промышленных одноэтажных и многоэтажных зданий, а также других конструкций из металла. Перед заказом требуется произвести расчет каркаса здания. Это позволит правильно определить нагрузку на фундамент, верно расставить диафрагмы жесткости, просчитать необходимые усиления в местах креплений и осуществить грамотный монтаж металлоконструкций. В нашем составе работают собственные конструкторские отделы по разработке КМД.

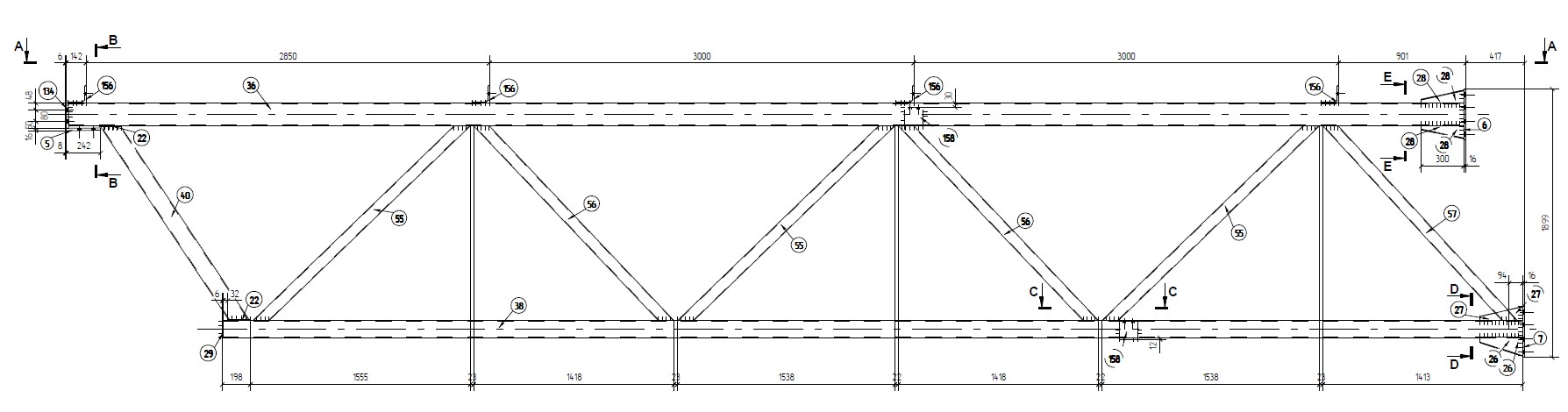

Металлические фермы

Наша фирма изготавливает плоские и пространственные металлические фермы — легкие металлоконструкции повышенной прочности.

Описание

Металлическая ферма состоит из двух основных компонентов:

• Пояс металлической фермы — это совокупность металлических конструкций, образующих контур будущей фермы.

• Решетка металлической фермы — состоит из раскосов и стоек, которые привариваются к поясам.

Материал для производства фермы выбирается в зависимости от назначения, геометрии конструкции и предполагаемых нагрузок. Чаще всего используют профильные трубы, двутавры, уголки, швеллеры, тавры.

Производство и конструкции металлических ферм

Расчет металлической фермы и её способность противостоять различным нагрузкам напрямую связаны с безопасностью зданий или сооружений. Поэтому все элементы конструкций соответствуют актуальным строительным ГОСТам, нормативам и техническим требованиям.

Повышенную прочность фермам придает дополнительная фрезеровка опорных фланцев. Готовая конструкция проходит контрольную сборку в кондукторах на площадке нашего завода.

Производим фермы следующих конструкций:

• габаритные;
• для автотранспорта: длина 13.5 м, ширина 0.5 м, высота 2.8 м;
• для железнодорожных перевозок: длина 12.75 м, ширина 0.5 м, высота 3.5 м;
• негабаритные.

Для расчета стоимости производства необходимо предоставить чертежи.

Разработка КМД ведется двумя конструкторскими отделами с использованием современного программного обеспечения.

Современное сварочное оборудование, установленное на заводе металлоконструкций, максимальная автоматизация процессов электросварки и жесткий контроль качества являются гарантией высокой надёжности продукции.

Производственные участки оборудованы современными европейскими и российскими станками, погрузчиками, кранами. Покраска металлоконструкций ведется с помощью оборудования фирм «Wagner» и «Graco».

Принимаем заказы на расчёт и изготовление:

• рамных ферм, применяемых при строительстве сооружений общественного назначения – торговых центров и крытых рынков, залов и павильонов;
• конструкций, существенно увеличивающих размеры таких объектов как склады и ангары;
• комбинированных элементов, используемых на объектах с постоянно действующими подвижными нагрузками.
• Цена на металлические фермы будет зависеть от материала изготовления, конфигурации и габаритных размеров.
• Доставка
• Фермы металлические поставляются как в собранном, так и в разукрупнённом виде автомобильным и железнодорожным транспортом. Комплектация в вагоны проводится на площадке, оснащенной железнодорожными путями, в г. Нижний Тагил. Отлаженная логистика обеспечивает быструю доставку продукции в Екатеринбург и другие регионы РФ.

Металлические колонны

Изготавливаем металлические колонны, которые широко применяются в промышленном и гражданском строительстве.

Описание типов колонн
В зависимости от дальнейшего использования изделия проектируются:

• сплошными (одноветвевыми) — для бескрановых и фахверковых зданий, многоэтажных домов, промышленных площадок с мостовыми кранами грузоподъемностью до 20 тонн;
• составными (двухветвевыми) — для многопролетных конструкций, зданий со средними и тяжелыми мостовыми кранами, сооружений, требующих максимальной легкости или экономии металла;

  -с симметричным сечением

  -с несимметричным сечением — если это крайняя металлическая колонна здания (для удобства примыкания к стене).

• смешанного типа (надкрановая часть — сплошная, подкрановая — составная) — для зданий с мостовыми кранами, работающими в режиме сверхтяжелой нагрузки.

Изготовление продукции

При производстве одноветвевых колонн используем двутавровые стальные балки:

• горячекатаные (соответствуют типоразмерам ГОСТ 26020-83);
• сварные (точные габариты зависят от запроса заказчика) — высота стенки от 250 до 1500 мм без стыка, до 3000 мм — со стыком; толщина стенок и полки — от 8 мм; ширина полки — от 200 до 600 мм.
• Составные сквозные колонны выполняются из горячекатаных двутавров или швеллеров, соединенных по плоскостям ветвей планками или решетками. При тяжелых нагрузках швеллер заменяют на два гнутых или горячекатаных уголка. Восемь сборочно-сварочных постов, оснащенных полуавтоматами фирм Lorch и БИМАрк, позволяют производить колонны сквозного сечения и сварные балки высокого качества.

Специалисты наших конструкторских бюро на основе вашей документации порекомендуют оптимальный вариант изделия.

Покупка и доставка
Стоимость одно- и двухветвевых колонн металлических вы можете уточнить у специалиста отдела продаж по телефону, электронной почте или через наш сайт. На цену влияют следующие факторы:

• тип колонны и способ изготовления;
• размеры изделия;
• материал;
• объем заказа.

Ваш заказ будет сформирован и погружен в вагоны непосредственно на территории завода и отправлен по месту назначения в кратчайшие сроки.

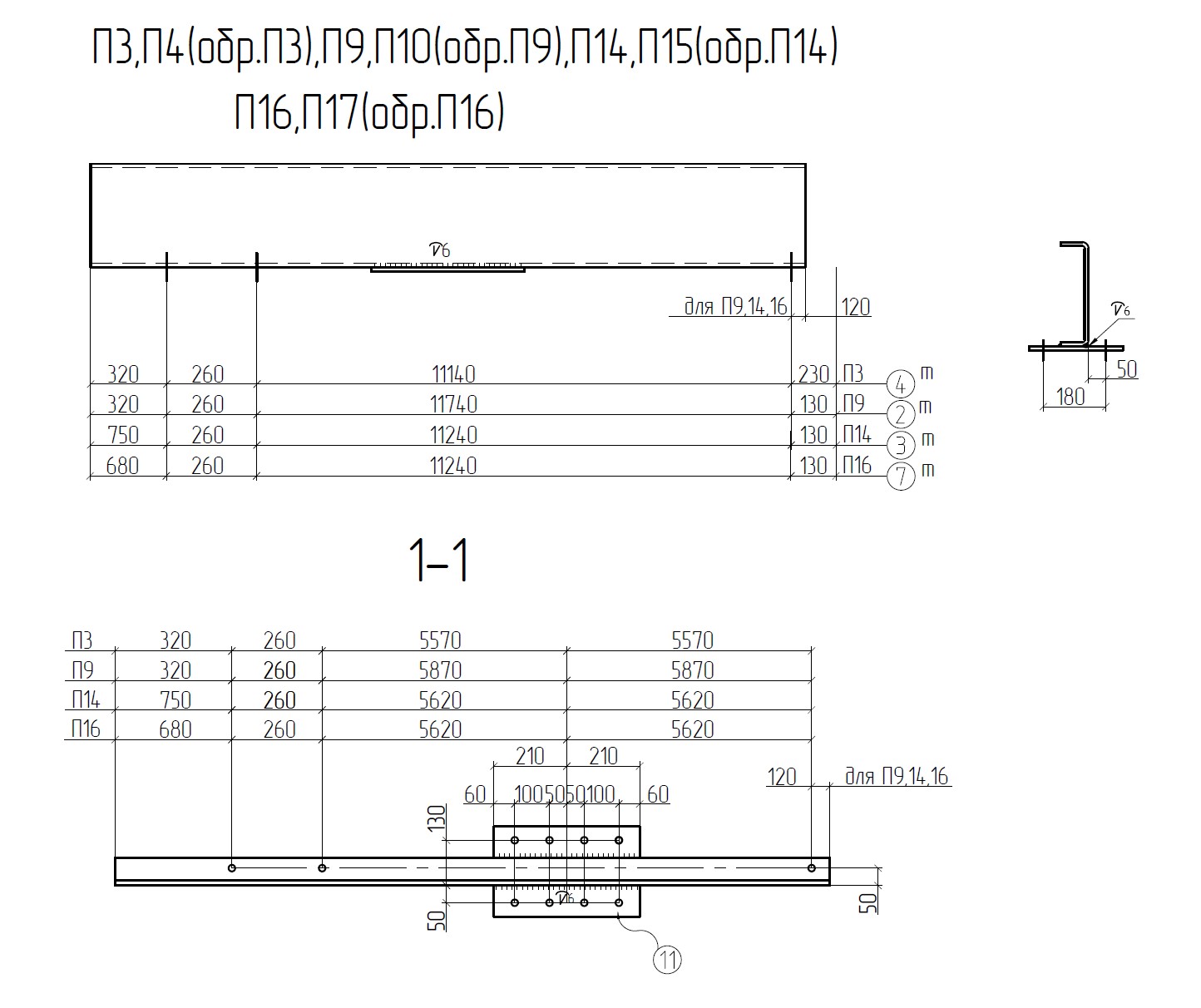

Прогоны металлические

Стальной прогон — элемент несущей конструкции здания. Наиболее распространенные виды сечения прогонов — швеллер, профильная труба и двутавр.

Мы изготавливаем металлоконструкции по детализированным чертежам собственного конструкторского бюро, а также по рабочей документации, предоставленной заказчиком.

Прогоны служат основой для крепления ограждающих конструкций и конструкций покрытия к каркасу строения. Они принимают и перераспределяют ветровую и снеговую нагрузку от кровельных и других наружных элементов здания.

В зависимости от конструктивных особенностей сооружения выбирают сплошные или решетчатые металлоконструкции.

Например, прогоны сплошного сечения используются в каркасной схеме со стропильными фермами пролетом 6 метров. Изготавливают их из прокатного швеллера, реже — двутавра или профильной трубы.

Использование гнутого профиля С-, Z-образного или швеллерного сечения позволяет достичь прочностных характеристик, удовлетворяющих требованию устойчивости к влиянию внешних факторов и нагрузкам.

Прогоны сплошного сечения имеют массу выше, чем решетчатые. Однако, они менее трудозатратны в производстве, более практичны, а их монтаж гораздо проще.

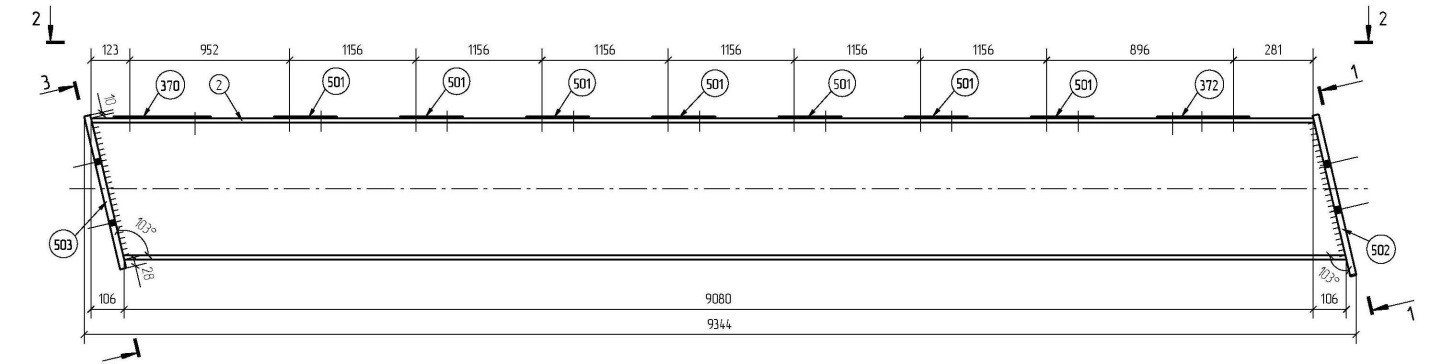

Ригель строительный металлический

Ригель — это опорная балка, на которую опираются другие несущие элементы здания. Ими могут быть другие балки, колонны и стойки. Ригели позволяют равномерно распределить нагрузку по всему сооружению как в продольном, так и в поперечном направлении.

Основные характеристики этого конструктивного элемента:

• 1. Длина. Равна шагу колонн или стоек.
• 2. Строительный подъем. Специально созданный изгиб, препятствующий провисанию.
• 3. Несущая способность. Максимальная нагрузка, которую может нести ригель без потери своих функциональных качеств.

К изделиям предъявляются определенные требования по прочности, жесткости, устойчивости к растрескиванию.

Ригели соответствуют нормативной документации и имеют необходимые сертификаты.

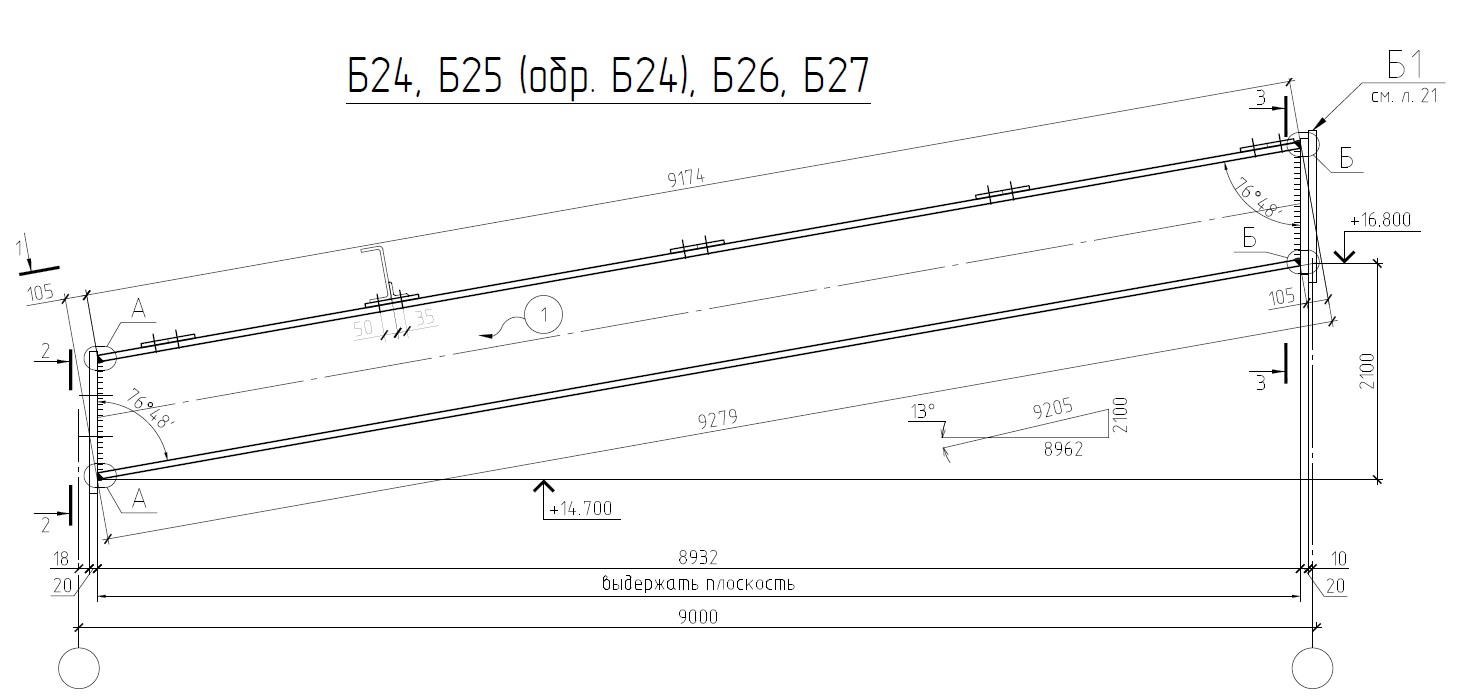

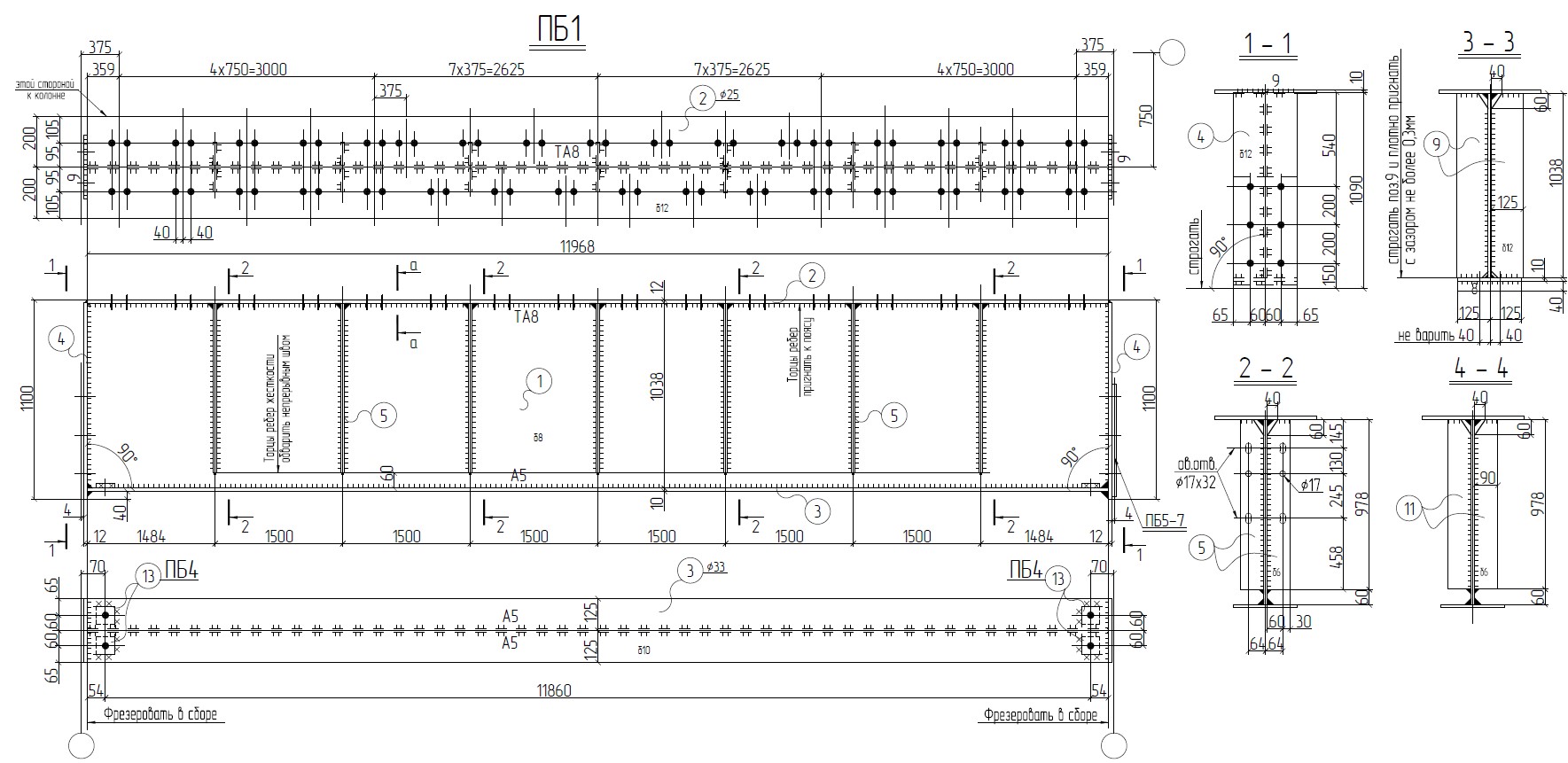

Балки металлические

Изготавливаем металлические балки с оформлением и без — изгибаемые элементы несущих конструкций, которые широко востребованы при строительстве путей подвесного транспорта.

Типы сечения металлических балок

• Тавр — наименее прочный вид балки, используется в строительстве, где требуются легкие конструкции.
• Двутавровое — самая распространенная форма, наиболее удобная для крепления.
• Двутавровое, усиленное приваренными стальными полосками.
• Сварное двутавровое из широкополосной стали для очень больших нагрузок.
• Коробчатое — используется там, где предполагаются большие усилия на изгиб.
• Сквозное — обеспечивает жесткость. Балки такого сечения изготавливаются из швеллеров, двутавровых профилей.

Контроль сечения позволяет корректировать и выбирать нужный вес.

Виды балок

• Сварная балка с оформлением из листа и без.
• Горячекатаная балка с оформлением из листа.
• Производство сварных балок

Производим сварные балки переменного сечения с высотой стенки от 0, 25 до 1, 5 м без стыка и до 3 метров со стыком. Для создания шва мы используем полуавтоматическую сварку в защитной среде. Толщина стенки и полки — от 0,008 м. Ширина полки от 0, 2 м до 0, 6 м и 0, 8 м при условии, что высота стенки больше ширины полки. С помощью сварочных полуавтоматов Lorch и БИМАрк мы обеспечиваем полный провар при толщине металла 8 мм.

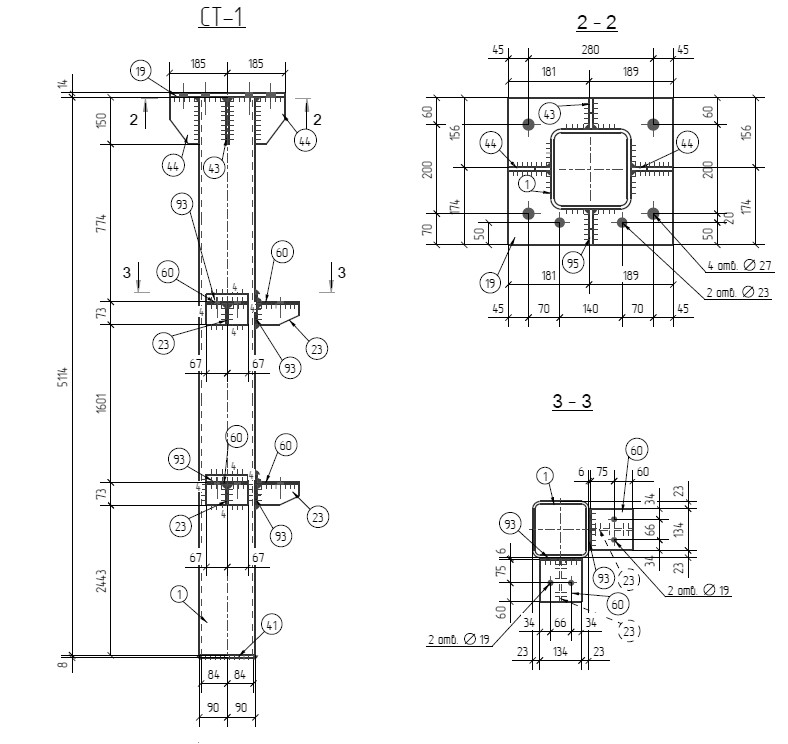

Стойки строительные

Осуществляем производство строительных стоек. Вертикальная или наклонная конструкция в проектировании строительных объектов и строительстве.

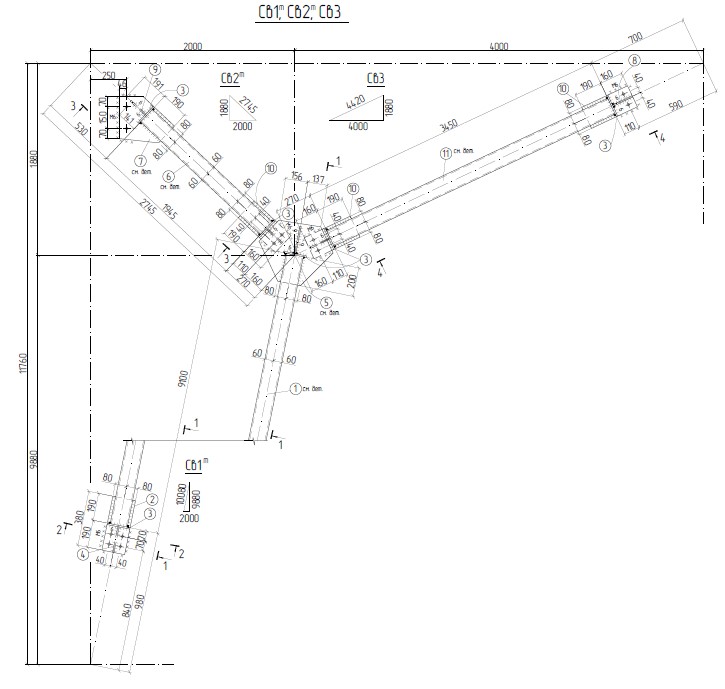

Связи для ферм

Основными несущими элементами каркаса здания из металлических конструкций являются ригели, колонны, фермы, а также стойки.

Чтобы каркас не подвергся деформации под воздействием нагрузок и сохранил свою первоначальную геометрию, в строительстве применяются связи, укрепляющие основную конструктивную схему здания.

У металлических связей есть и другие функции:

• 1. Равномерное распределение нагрузки между элементами.
• 2. Передача продольных и поперечных нагрузок на фундамент.
• 3. Повышение устойчивости сооружения в условиях сильной ветровой нагрузки.

Связи могут установлены в вертикальных и горизонтальных плоскостях сооружения. Вертикальные «связывают» колонны и стойки, горизонтальные укрепляют конструкции покрытия здания.

Производим любые виды связей — будь то серийные или же индивидуальные, согласно рабочей документации заказчика.

Все изделия отвечают нормативным требованиям.

Изготавливаем металлические галереи — коробчатые конструкции широкой сферы применения. Используются как при строительстве объектов гражданского назначения (торговых центров, больниц, школ и тд), так и объектов нефте-газовой отрасли.

Типы и применение

Металлические галереи (надземные, наземные и подпольные) делятся на несколько типов:

• пешеходные;
• транспортные;
• кабельные;
• трубопроводные.

Галереи выполняются в крытом и открытом вариантах, широко используются в следующихотраслях:

• строительство;
• энергетика;
• нефтегазодобыча и нефтегазовая промышленность;
• химия и нефтехимия;
• производство и обработка.

Производство и поставка

Для обеспечения безопасного прохода людей в промышленных зонах, через автомобильные магистрали и железнодорожные пути, передвижения на строительных объектах и в торговых комплексах применяется пешеходная галерея. Стальное изделие представляет собой металлоконструкцию с несущей рамой, перилами, настилом и навесом. В зависимости от назначения и условий использования пешеходные галереи могут быть открытыми, закрытыми, иметь различные размеры, конфигурацию и изготавливаться из разного вида металлопроката.

Качественная продукция от производителя

Наша компания производит качественные пешеходные галереи, которые обеспечивают комфортное и безопасное перемещение через опасные зоны, транспортные магистрали и промышленные объекты. Два собственных конструкторских бюро проектируют и рассчитывают металлоконструкции с учетом пожеланий заказчика и условий эксплуатации. Собственные железнодорожные пути упрощают логистическую цепочку и ускоряют процесс доставки до места установки.

Размеры пешеходных галерей

• высота от уровня пола до перекрытия или покрытия должна быть не менее 2 м (в наклонных вариантах высота измеряется по нормали к покрытию);
• ширина рассчитывается согласно пропускной способности в одном направлении 2000 чел/ч. на 1 метр (но не менее 1,5 метров).

Пешеходные галереи являются экономичным и эффективным решением для обеспечения быстрого, комфортного и безопасного перемещения в сложных условиях транспортной системы, промышленных и строительных объектов.

Узнайте стоимость заказа

Отправьте нам чертеж или техническое задание, и мы рассчитаем Вам стоимость заказа или работ.

Характеристики продукции

• Основным материалом для несущей рамы является двутавровая балка, швеллер по ГОСТ 8240-89 и уголок равнополочный ГОСТ 8509-86. В качестве настила может применяться стальной лист из рифленой ромбической стали, просечной лист или решетчатое полотно.
• При необходимости поверх настила организуется напольное покрытие из износостойкого материала с высоким коэффициентом сцепления. Опорные элементы рамы располагают на расстоянии 1,5 – 2,0 м друг от друга. При большой длине пролетов опорные элементы выполняют чаще всего из двух параллельных балок, на которые опираются поперечные элементы и настил. В качестве вертикальной опоры может выступать одна главная ферма, которая разделяет встречные потоки пешеходов.
• Все металлоконструкции пешеходных галерей на заводе производятся на современном оборудовании, контроль качества проводится на всех этапах изготовления. Специалисты компании сделают все необходимые расчеты по нагрузке, подберут оптимальные размеры и качественные материалы для обеспечения высокой эффективности и длительного срока эксплуатации.

Кабельные галереи

Стальная кабельная галерея представляет собой металлоконструкцию, предназначенную для безопасной и надежной прокладки кабелей. По своему виду она может представлять собой открытый или закрытый вариант и, в зависимости от назначения, может располагаться на разной высоте или непосредственно на поверхности земли. Кабельные галереи применяют для подачи электроэнергии к промышленным объектам и зданиям различного назначения, обеспечения связи, при монтаже систем видеонаблюдения и слаботочных систем.

Стальные галереи для прокладки кабелей различного вида являются важным и ответственным звеном во всей системе обеспечения объектов электроэнергией, связью, видеонаблюдением. Они защищают трассы от повреждения дорожной и строительной техникой, негативных погодных факторов, исключают трудоемкие работы по прокладке в грунте, обеспечивают безопасность пешеходов и работающего персонала.

Виды продукции

Производим и поставляем проходные и непроходные кабельные галереи различных размеров и конфигурации. К поставке предлагаются стальные галереи для односторонней или двухсторонней прокладки кабельных материалов.

При производстве применяются качественные стальные материалы, которые обеспечивают надежность всех элементов конструкции, значительный срок эксплуатации и сохранность кабелей различного типа. Металлоконструкции рассчитываются специалистами собственного конструкторского бюро и гарантированно выдерживают заявленные нагрузки, обеспечивают легкий доступ для ремонта и обслуживания, а также сохранность и безопасность кабельных систем.

Различают основные виды кабельных галерей:

• надземные;
• наземные;
• горизонтальные;
• наклонные;
• проходные;
• непроходные;
• полностью закрытая;
• частично закрытая;
• открытая.

Расстояние между опорами галереи принимается 6, 9 или 12 метров, в проходных вариантах монтируются лестницы для входа на расстоянии 150 метров друг от друга, а в настиле устраивают монтажные проемы. Особое значение кабельные галереи имеют на нефтеперерабатывающих и химических предприятиях, где возможна утечка материалов, разрушающих кабельную изоляцию. Высота над автомобильной дорогой не должна быть менее 5 метров, а при отсутствии автодорог – не менее 2.5 метра. Углы поворотов, вертикальные шахты и ответвления, примыкания к зданиям в каждом конкретном случае выполняются индивидуально, согласно условиям эксплуатации.

Специалисты завода рассчитают любую кабельную галерею с учетом конкретного места и условий эксплуатации.

Трубопроводные галереи

Производство и поставка

Для обеспечения транспортировки жидких и газообразных продуктов по трубопроводам используются трубопроводные галереи. Наибольшее применение металлоконструкции для монтажа трубных магистралей получили на предприятиях металлургической, нефтеперерабатывающей, химической, добывающей промышленности для перемещения материалов между цехами и объектами. Широкое использование трубопроводные галереи получили также при прокладке трубных трасс через автомобильные дороги, железнодорожные пути на предприятиях.

Применение галерей для прокладки трубопроводов позволяет

• упростить передвижение транспортных средств, пешеходов и работающего персонала;
• обеспечить сохранность антикоррозионной и тепловой изоляции;
• исключить воздействие грунтовых вод и агрессивных веществ из почвы;
• максимально освободить полезную площадь любого промышленного предприятия.

Узнайте стоимость заказа

Отправьте нам чертеж или техническое задание, и мы рассчитаем Вам стоимость заказа или работ.

Характеристики продукции

Трубопроводные галереи по конструкции и расположению бывают:

• горизонтальные;
• наклонные;
• закрытые;
• полузакрытые;
• с проходом для обслуживающего персонала;
• без прохода для обслуживающего персонала;
• одноярусные;
• многоярусные.

Закрытые галереи конструктивно состоят из опор, пролетов, стен, настила, кровельного покрытия, при этом их ширина определяется количеством и диаметром проложенных трубопроводов и может составлять от 3 до 9 м. Основными несущими элементами металлоконструкции выступают двутавровая балка, швеллер, уголок различного размера.

Для освещения галерей трубопроводов в конструкции предусмотрены окна с открывающимися фрамугами, которые дополнительно обеспечивают внутреннее пространство естественной вентиляцией. Для уменьшения веса всей конструкции ограждающие элементы в виде стен и кровли выполняются из асбестоцемента, профилированных пластиковых или тонкостенных стальных листов. Размеры пролетов составляют 12, 18 или 24 м, а при наклонной конструкции допускается длина 30 м.

Изготавливаем металлические эстакады — сборные надземные или надводные конструкции.

Типы и классификация эстакад:

• промышленные;
• технические;
• крановые;
• транспортные.

Эстакады отличаются друг от друга:

• по конструкции: балочные, арочные, рамные;
• по расположению: стационарные, передвижные;
• по назначению: автомобильные, кабельные.

Применение металлических эстакад

Эстакады изготавливаются и сооружаются для решения следующих задач:

• оптимизация дорожного движения;
• монтаж и обслуживание сетей коммуникаций и трубопроводов;
• проведение погрузки и выгрузки на разных объектах.

Производство металлических эстакад

Наша компания специализируется на производстве эстакад любого типа и сферы применения. Два собственных конструкторских бюро обеспечивают разработку технической документации на высоком уровне. Наличие собственных подъездных путей позволяет осуществлять доставку как железнодорожным, так и автомобильным транспортом в кратчайшие сроки.

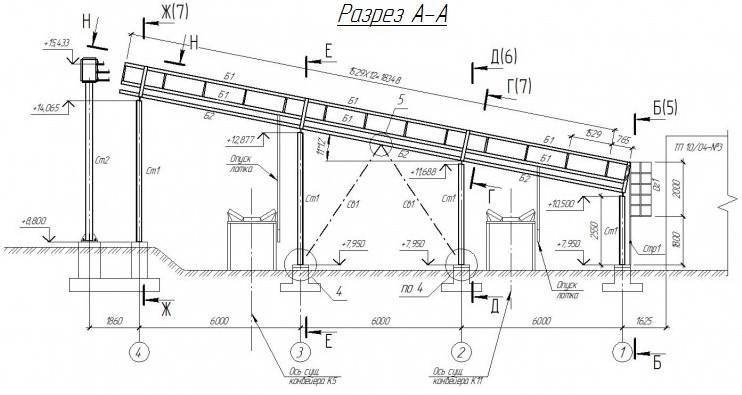

Кабельные эстакады

Производство и поставка

Надземная металлоконструкция, предназначенная для прокладки кабельных коммуникаций, является надежным и долговременным способом сохранения линий передачи электроэнергии. Кабельная эстакада широко применяется на большинстве промышленных объектов и гарантирует высокую защиту кабельных линий от погодных факторов, агрессивной среды и коррозионных процессов.

Использование эстакады позволяет

• отказаться от прокладки электрических, слаботочных коммуникаций в грунте, исключив воздействие на изоляцию грунтовых вод и агрессивных химических веществ, находящихся в почве большинства предприятий;
• оптимизировать и упростить движение автомобильного, железнодорожного транспорта, перемещение работающего персонала;
• освободить полезную площадь.

Характеристики продукции

По конструкции и расположению кабельные эстакады бывают:

• горизонтальные;
• наклонные;
• односторонние;
• двусторонние;
• проходные;
• непроходные.

В отличие от односторонних конструкций, в которых можно разместить до 30 кабелей, двусторонние эстакады дают возможность располагать до 60 кабельных трасс. Проходной вариант подразумевает наличие места для прохождения ремонтного персонала, лестниц и площадок для обслуживания и ревизии кабельных коммуникаций. Все металлические конструкции покрываются составами, защищающими от коррозии, воздействия погодных факторов и агрессивных веществ, находящихся в воздухе.

Независимо от типа кабельных эстакад, колонны в конструкции располагают на расстоянии 6, 9, или 12 м друг от друга. Высота при пересечении дорог составляет 4,5 м от поверхности дорожного полотна, а при их отсутствии – 2,5 м от уровня грунта.

Производство и поставка кабельных эстакад

Изготовление эстакады кабельных линий является ответственным процессом. Привлекаем для расчета специалистов собственных проектных бюро, которые учитывают условия будущей эксплуатации. Особое внимание уделяется расчету давления на несущие конструкции, ветровой и снеговой нагрузке, защите от коррозионных процессов.

Все металлоконструкции завода выполняются из качественного стального проката на современном оборудовании при постоянном контроле на всех этапах производства. Продукция компании применяется при строительстве крупных промышленных и бытовых объектов в России и СНГ.

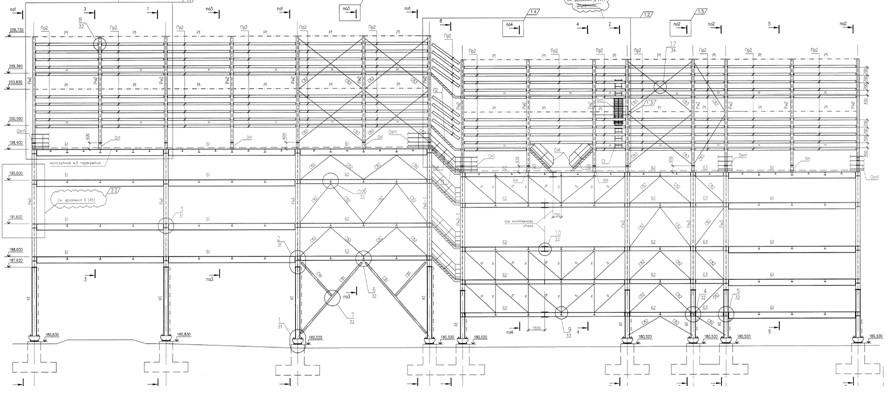

Трубопроводные эстакады

Производство и поставка

Для безопасного перемещения жидких и газообразных материалов по трубам к промышленным и коммунальным объектам используются эстакады трубопроводов.

Эстакады под трубопроводы позволяют

• значительно экономить полезную площадь предприятий и объектов жилой инфраструктуры;
• обходить автомобильные и железные дороги, преодолевать различные природные препятствия на местности;
• ограничивать воздействие негативных погодных факторов и агрессивных химических веществ на трубы.

Особенности проектирования и производства трубопроводных эстакад

Металлические эстакады под трубопроводы состоят из фундаментов, опор и пролетных элементов с траверсами для расположения труб.

По конструкции эстакады делятся на:

• одноярусные;
• двухярусные;
• трехярусные.

Длина пролетов принимается равной 12, 18, или 24 м, стальные опоры изготавливаются одностоечными или двухстоечными.

В двухстоечных верхняя опора располагается ниже траверсы на 0,8 м, что дает возможность проводить трубы под траверсами. Наиболее распространенным вариантом эстакад являются фермы с параллельными поясами.

Проектирование эстакад под трубопроводы на заводе проводится инженерами проектного бюро с учетом нюансов будущей эксплуатации металлоконструкций.

Металлические эстакады под трубопроводы выполняются открытого типа. Исходным материалом является стальной прокат в виде двутавровых балок, швеллеров, уголка, труб различного размера. В случае необходимости регулярного обслуживания конструкция предусматривает наличие площадок с лестницами для безопасного доступа персонала.

Все элементы конструкции подвергаются обязательной защите путем нанесения различных составов. Такая мера снижает воздействие коррозионных процессов при воздействии негативных погодных факторов и агрессивных химических веществ. Антикоррозионная защита существенно повышает надежность конструкции и продлевает срок эксплуатации.

Все эстакады трубопроводов металлические отличаются высоким качеством исходных материалов, эффективной защитной обработкой, надежностью и продолжительным сроком службы. Каждый элемент рассчитан с учетом всех и произведен на современном оборудовании.

Технологические эстакады

Производство и поставка

Протяженное инженерное сооружение, элементы которого служат основанием и опорой для прокладки надземным способом инженерных коммуникаций и транспортных конвейеров, относятся к категории технологические эстакады. Такие конструкции соединяют отдельно стоящие производственные объекты, цеха, отделения и значительно упрощают транспортировку нужных материалов и продуктов.

Технологические сооружения для перемещения жидких, твердых или газообразных веществ позволяют:

• экономить полезную площадь промышленных предприятий;
• не препятствовать прохождению автомобильного и железнодорожного транспорта;
• обезопасить работающий персонал.

Особенности применения

Технологические трубопроводы используются на предприятиях металлургической, химической, машиностроительной, нефтеперерабатывающей, газовой, энергетической промышленности.

По виду различают одноярусные и многоярусные, подвесные, опорные, опорно – подвесные конструкции.

Эстакады технологические состоят из опор, совместно с фундаментами, колонн, ригелей, балок, ферм, связей по фермам. Опоры могут быть металлическими или железобетонными, при этом все пролеты выполняются из металлопроката. Основные повреждения металлоконструкций появляются вследствие коррозии металла или силового воздействия во время эксплуатации. Поэтому большое значение имеет регулярный осмотр эстакад, своевременный ремонт и восстановление антикоррозионной защиты.

Производство и поставка технологических эстакад

Проектирование эстакад под технологические трубопроводы на заводе производится специалистами собственных проектных бюро. Эстакады технологических трубопроводов производят по регламенту ГОСТ 3.015-16.94 «Эстакады одноярусные под технологические трубопроводы».

Все материалы в виде стального проката отличаются высоким качеством, а защита от коррозии выполняется согласно СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии». Инженеры завода учитывают степень нагрузки, погодные факторы и все негативные виды воздействия на элементы конструкции. При сборке проводится строгий контроль качества на всех этапах. Благодаря такому подходу эстакады для технологических коммуникаций завода имеют продолжительный срок эксплуатации, высокое качество и надежность, установлены на многих крупных промышленных предприятиях России и СНГ.

Основное назначение подкрановых конструкций из металла – обеспечить жесткость и устойчивость мостовых опорных и подвесных кранов. К подкрановым конструкциям относятся балки, тормозные фермы и узлы крепления, которые в зависимости от строения крана могут выполнять роль диафрагмы, распорки, принимать боковые, вертикальные или горизонтальные нагрузки.

Производство подкрановых конструкций

• длина балки: 6 м и 12 м;
• ширина полок: от 0,2 м до 0,6 м;
• высота балки: от 0,45 м до 1,2 м.

Простая сварная балка может быть дополнена ребрами жесткости и отверстиями для крепления. Мы используем сварочное оборудование, которое обеспечивает полный провар, проводим ультразвуковой контроль каждого изделия, что гарантирует высокое качество продукции.

Монорельсовые конструкции

Монорельсовые конструкции – распространенное инженерное решение для перемещения грузов во время производственных процессов.

Монорельсовые системы разрабатываются с учетом конфигурации конкретного помещения, предполагаемой нагрузки и особенностей дальнейшей эксплуатации. Основа любой монорельсовой конструкции — несущая балка из высокоуглеродистой стали.

Двутавровый монорельс имеет повышенную прочность, толстые стенки и полку, поскольку предполагает повышенные нагрузки. В зависимости от проекта применяются различные дополнительные элементы — проушины, фланцы, профили, соединительные замки и т.д. Монтаж монорельсов производится на месте с соблюдением всех технических регламентов и нормативов.

Разновидности монорельсовых систем и путей

Существует несколько видов монорельсовых систем и путей:

Опорные, в которых перемещение груза производится по монорельсам, размещённым на подкрановых балках. Основным элементом опорной системы является пролетная балка, по которой транспортируются тележки электрических талей.

Подвесные, в которых монорельс оснащён верхними полками с проушинами, имеющими сквозные проходы, одновременно служащие элементами соединения деталей подвесной системы.

Свободностоящие — пути монорельсового типа с перемещением одной либо нескольких талей на особой подвеске. Такие системы размещаются на опорных фланцах примыкающих к ним колонн.

Среди вариантов конструкции — частично или полностью автоматизированные кольцевые монорельсовые линии.

Поставка продукции

Несмотря на то, что наш завод не имеет прямой технологической возможности производить двутавр, мы готовы включить данный товар в комплексную поставку и провести обработку монорельса.

Балки подкрановые

Производство и поставка

Для обеспечения работы подъемных механизмов и противодействия вертикальным нагрузкам, возникающим вследствие подъема груза и собственного веса кранового оборудования, применяется подкрановая балка металлическая.

Виды и назначение металлоконструкций

Широкое применение балки подкрановых путей получили в производственных цехах металлургической, химической, нефтеперерабатывающей, энергетической, газовой, машиностроительной, строительной промышленности. Этот элемент конструкции является обязательным в любом промышленном здании, где располагается сборочное производство и присутствует крановое оборудование. Производим различные железобетонные и стальные подкрановые балки из качественного материала.

Подкрановые балки по своей конструкции бывают:

• разрезные;
• неразрезные;
• сплошного сечения;
• сквозного сечения.

Разрезные балки более просты в изготовлении и монтаже, нечувствительны к осадке опор. Неразрезные более экономичны из-за меньшего расхода металла, их проще эксплуатировать, но труднее устанавливать из-за устройства монтажных стыков (в них возникает дополнительное напряжение при осадке опор).

Разрезные балки более просты в изготовлении и монтаже, нечувствительны к осадке опор. Неразрезные более экономичны из-за меньшего расхода металла, их проще эксплуатировать, но труднее устанавливать из-за устройства монтажных стыков (в них возникает дополнительное напряжение при осадке опор).

Элементы сплошного сечения изготавливаются из двутавровых балок, полученных методом прокатки или сваривания. При монтаже балки опираются на консольные части или ветви колонн торцевой стороной и крепятся болтами или планками. На верхнюю часть балки крепится железнодорожный рельс, по которому осуществляется продольное передвижение крановых балок. Рельсы устанавливаются подвижным или неподвижным способом. Неподвижный вариант (сварка) применяется при небольшой нагрузке на крановое оборудование грузоподъемностью до от 15 до 30 тонн.

Производство и поставка балок подкрановых

Производим подкрановые балки ГОСТ 23121-78 для любых условий эксплуатации. Предлагаются подкрановые балки серии 1.426.2-7, а также варианты по индивидуальным чертежам заказчика.

Максимальная длина балки составляет 16,5 метра, ширина – от 200 до 600 мм, высота – от 250 до 1500 мм. По согласованию с заказчиком возможно изготовление балки с продольным стыком по высоте более 1500 мм, а также варианты с ребрами и отверстиями. Все элементы имеют качественные сварные швы, которые прошли ультразвуковой контроль. Подкрановая балка, купить которую можно через отдел продаж завода, отличается высоким качеством применяемых материалов, надежностью и продолжительным сроком эксплуатации.
